Objetivo:
Identificar los materiales de mayor uso en el laboratorio de quimica.

Material

-Adaptador para pinza para refrigerante o pinza Holder

-Anillo de hierro

-Bornes

-Gradilla madera

-Pinzas de Hoftman

-Pinzas de sujeción

-Pinzas dobles  para bureta

-Pinzas Mohr

-Pinzas para cápsula de porcelana

-Pinzas para crisol

-Pinzas para tubo de ensayo

-Soporte Universal

-Tela de alambre

-Triángulo de porcelana

-Tripié

-Adaptadores tipo  caimán

-Agitador de vidrio

-Alargadera de destilación

-Aparato de destilación

-Aparato de extracción SOXLHET

-Baño María cromado

-Calorímetro

-Cápsula de porcelana

-Crisol de porcelana

-Cristalizador

-Cuba  hidroneumática

-Cucharilla de combustión

-Desecador

-Embudo de Buchner

-Embudo de polietileno

-Embudo de seguridad recto

-Embudo de separación

-Embudo estriado de tallo corto

-Embudo estriado de tallo largo

-Escobillón para bureta

-Escobillón para matraz aforado

-Escobillón para tubo de ensayo

-Espátula

-Manómetro abierto

-Matraz de destilación

-Matraz kitazato

-Mechero bunsen

-Mortero de porcelana con pistilo o mano

-Refrigerante de rosario

-Refrigerante de serpentín

-Refrigerante recto

-Retorta

-Taladracorchos

-Termómetro

-Tubo de hule látex

-Tubo de thiele

-Tubos de desecación

-Vasos de precipitados
-Vidrio de reloj

-Bureta

-Matraz volumétrico

-Pipetas

-Probeta

-Frasco gotero

-Frascos reactivos

-Matraz balón

-Matraz balón de fondo plano

-Matraz Erlenmeyer

-Piseta

-Tubos de ensayo

-Balanza analítica

-Balanza granataria

-Agitador magnético

-Medidor de pH

-Mufla

-Parrilla eléctrica

DIBUJOS DE LOS IMPLEMENTOS Y SU USO:

Grupo 1 Utensilios de sostén.

Adaptador para pinza para refrigerante o pinza Holder.

Este utensilio como presenta dos nueces . Una nuez se adapta perfecta mente al soporte universal y la otra se adapta a una pinza para refrigerante de ahí se deriva su nombre. Están hechos de una aleación de níquel no ferroso.


Anillo de hierro.

Es un anillo circular de Fierro que se adapta al soporte universal. Sirve como soporte de otros utensilios como: Vasos de precipitados., Embudos de separación, etcétera.

Se fabrican en hierro colado y se utilizan para sostener recipientes que van a calentarse a fuego directo.

Bornes.

Es un utensilio que permite sujetar cables o láminas para conexiones eléctricas. Están hechos de acero inoxidable.


Gradilla madera.

Utensilio que sirve para colocar tubos de ensayo. Este utensilio facilita el manejo de los tubos de ensayo.

Grupo. 2. Utensilios de sostén.

Pinzas de Hoftman

Estas pinzas se utilizan para presionar la tubería látex y controlar el flujo de un líquido..

Pinzas de sujeción.

Estas pinzas permiten sujetar refrigerantes.

Pinzas dobles  para bureta.

Se utilizan para sujetar dos buretas a la vez. Son muy útiles cuando se realizan titulaciones

 Pinzas Mohr.

Es un utensilio que se utiliza para obstruir el paso de un líquido o gas a través del tubo látex.

Grupo 3 Utensilios de sostén.

Pinzas para cápsula de porcelana.

Permiten sujetar cápsulas de porcelana.

Pinzas para crisol.

Permiten sujetar crisoles.

 Pinzas para tubo de ensayo.

Permiten sujetar tubos de ensayo y si éstos se necesitan calentar, siempre se hace sujetándolos con estas pinzas, esto evita accidentes como quemaduras.

Grupo. 4 Utensilios de sostén.

 Soporte Universal

Es un utensilio de hierro que permite sostener varios recipientes.

Tela de alambre

Es una tela de alambre de forma cuadrangular con la parte central  recubierta de asbesto, con el objeto de lograr una mejor distribución del calor.

Se utiliza para sostener utensilios que se van a someter a un calentamiento y con ayuda de este utensilio el calentamiento se hace uniforme.

 Triángulo de porcelana

Permite calentar crisoles.

Tripié

Son utensilios de hierro que presentan tres patas y se utilizan para sostener materiales que van a ser sometidos a un calentamiento.

Utensilios de uso específico. Son utensilios que permiten realizar algunas operaciones específicas y sólo puede utilizarse para ello en este material bibliográfico se le asignaron las siglas UDUE. Dentro de esta categoría tenemos a los siguientes utensilios.

Grupo 1 Utensilios de uso específico.

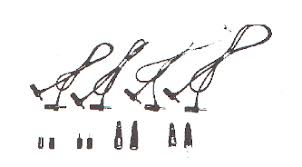

 Adaptadores tipo  caimán.

Consiste de 20 cables de varios colores, 16 alambres de 24 pulgadas de largo con piezas banana caimán y adaptadores a baterías.

 Agitador de vidrio.

Están hechos de varilla de vidrio y se utilizan para agitar o mover sustancias, es decir, facilitan la homogenización.

Alargadera de destilación.

Este dispositivo tiene un brazo que presenta un ángulo de 75 grados, en este brazo se conecta un condensador, en el extremo superior de este dispositivo se coloca un termómetro. La alargadera de destilación se utiliza junto con un matraz común cuando no se dispone de un matraz de destilación.

Aparato de destilación.

Consta de tres partes:

1. un matraz redondo de fondo plano con salida de un lado, boca y tapón esmerilado.
2. Una alargadera de destilación con boca esmerilada que va conectada del refrigerante al matraz.
3. Refrigerante de serpentín con boca esmerilada.

Este aparato se utiliza para hacer destilaciones de sustancias.



Grupo 2 de Utensilios de uso específico.


 Aparato de extracción SOXLHET.

Consta de tres piezas, las cuales son:

1. Un matraz redondo fondo plano con boca esmerilada.
2. Una camisa de extracción. La camisa de extracción se ensambla al matraz.
3. Refrigerante de reflujo.

Se utiliza para extracciones sólido - líquido.

Baño María cromado.

Es un dispositivo circular que permite calentar sustancias en forma indirecta, es decir, sustancias que no pueden ser expuestos a fuego directo.

  Calorímetro

Permite realiza la determinación del calor específico..

Esta elaborado con aluminio. Tiene un vaso interno y un orificio en donde se coloca un Termómetro.

  Cápsula de porcelana

 Permite carbonizar elementos químicos. Resiste elevadas temperaturas.

Grupo 3 de Utensilios de uso específico.

 Crisol de porcelana

Permite realizar calentar compuestos químicos a altas temperaturas.

 Cristalizador

Permite cristalizar sustancias.

 Cuba  hidroneumática.

Es un utensilio que tiene 30 cm. de largo por 10 cm. de altura. Es una caja cromada con salida lateral.

Se utiliza para la obtención de gases por desplazamiento de agua.

Cucharilla de combustión.

Es un utensilio que tiene una varilla de 50 cm.de largo con un diámetro de 4 mm. y una cucharilla de 20 mm.

Se utiliza para realizar pequeñas combustiones de sustancias, para observar el tipo de flama, reacción, etc.

Grupo 4 de Utensilios de uso específico.

  Desecador.

Los más comunes son de vidrio aunque existen algunos especiales que están hechos en plástico. Los desecadores de vidrio tienen paredes gruesas y tienen forma cilíndrica, presentan una tapa esmerilada que se ajusta herméticamente para evitar que penetre la humedad del medio ambiente. En su parte interior tienen una placa o plato con orificios que varía en número y tamaño: estos platos pueden ser de diferentes materiales como porcelana o nucerite (combinación de cerámica y metal).

Este utensilio se utiliza para mantener temporalmente sustancias exentas de humedad.

Embudo de Buchner.

 Son embudos de porcelana o vidrio de diferentes diámetros, en su parte interna se coloca un disco con orificios, en él se colocan los medios filtrantes.

Se utiliza para realizar filtraciones al vacío.

  Embudo de polietileno.

Es un embudo que presenta un diámetro de 90 mm. Se utiliza en la dosificación de sustancias o soluciones.

Embudo de seguridad recto

Es un utensilio que presenta un diámetro de 6 mm. Se utiliza para adicionar sustancias a matraces y como medio para evacuarlas cuando la presión aumenta mucho.

Grupo 5 de utensilios de uso específico.

Embudo de separación

Es un embudo que tiene la forma como de un globo , existen en diferentes capacidades como: 250 ml., 500 ml.

Se utiliza para separar líquidos inmisibles.

Embudo estriado de tallo corto

Permite filtrar sustancias



  Embudo estriado de tallo largo

Permite filtrar sustancias

Escobillón para bureta

Permite lavar buretas

Grupo 6 de Utensilios de uso específico.

Escobillón para matraz aforado.

Permite lavar matraces aforados

Escobillón para tubo de ensayo

Permite lavar tubos de ensayo

 Espátula

Permite tomar sustancias químicas

 Manómetro abierto

Permite medir la presión de un gas

Grupo 7 de Utensilios de uso específico.

 Matraz de destilación

Son matraces de vidrio con una capacidad de 250 ml.

Se utilizan junto con los refrigerantes para efectuar destilaciones.

 Matraz kitazato

Es un matraz de vidrio que presenta un vástago. Están hechos de cristal grueso para que resistan los cambios  de presión.

Se utilizan para efectuar filtraciones al vacío.



 Mechero bunsen

Son utensilios metálicos que permiten calentar sustancias.

Presentan una base, un tubo, una chimenea, un collarín y un vástago.

Con ayuda del collarín se regula la entrada de aire. Para lograr calentamientos adecuados hay que regular la flama del mechero a modo tal que ésta se observe bien oxigenada (flama azul).

 Mortero de porcelana con pistilo o mano.

Son utensilios hechos de diferentes materiales como: porcelana, vidrio o ágata, los morteros de vidrio y de porcelana se utilizan para triturar materiales de poca dureza y los de ágata para materiales que tienen mayor dureza.

Grupo 8 de Utensilios de uso específico.

 Refrigerante de rosario.

Es un refrigerante que también recibe el nombre de refrigerante de Allhin.

Es un tubo de vidrio que presenta en cada extremo dos vástagos dispuestos en forma alterna. En la parte interna presenta otro tubo que se continúa al exterior, terminando en un pico gotero. Su nombre se debe al tubo interno que presenta.

Se utiliza como condensador en destilaciones.

Refrigerante de serpentín.

Es un refrigerante que también recibe el nombre de refrigerante de Graham.

Su nombre se debe a la característica de su tubo interno en forma de serpentín.

Se utiliza para condensar líquidos (destilación).

Refrigerante recto.

Es un refrigerante que también recibe el nombre de refrigerante de Lebig. Su nombre se debe a que su tubo interno es recto y al igual que los otros dos anteriores mencionados, se utilizan como condensadores en destilaciones.





 Retorta

Es un dispositivo de vidrio que se utiliza para realizar destilaciones con algunas sustancias

Grupo 9 de Utensilios de uso específico.

Taladracorchos

Es un dispositivo que también se conoce con el nombre de horadador, es un utensilio que permite horadar tapones





 Termómetro

Es un utensilio que permite observar la temperatura que van alcanzando algunas sustancias que se están calentando y a la vez si este es un factor que afecte facilita el ir controlando la temperatura.

 Tubo de hule látex

Permite realizar conexiones

 Tubo de thiele

Permite realizar puntos de fusión

Grupo 10 de Utensilios de uso específico.

 Tubos de desecación

Permiten hacer desecaciones de sustancias.

 Vasos de precipitados

Permite calentar sustancias y obtener precipitados de ellas.

Vidrio de reloj

Permite contener sustancias.

4. Utensilios volumétricos.

Son utensilios que permiten medir volúmenes de sustancias líquidas. En este material bibliográfico se le asignaron las siglas UV de esta categoría tenemos a los siguientes utensilios.

Grupo 1 de Utensilios volumétricos.

Bureta

Permite medir volúmenes de líquidos es muy útil cuando se hace una neutralización.

Matraz volumétrico

Son matraces de vidrio que permiten realizar soluciones valoradas, los hay de diversas medidas como: 50ml, 100ml, 250 ml, 500 ml,1L etc.

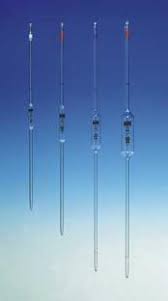

Pipetas.

Este material existe en dos presentaciones:

1. Pipetas aforadas.
2. Pipetas volumétricas.

Las primeras permiten medir diversos volúmenes según la capacidad de esta, las segundas no están graduadas y sólo permiten medir un volumen único.

Probeta.

Este material permite medir volúmenes las hay de vidrio y de plástico y de diferentes capacidades.

5. Utensilios usados como recipientes.

Son utensilios que permiten contener sustancias en este material bibliográfico se le asignaron las siglas UUCR. Dentro de esta categoría tenemos a los siguientes utensilios.

Grupo 1 de Utensilios usados como recipientes.

Frasco gotero.

Permite contener sustancias que se necesitan agregar en pequeñas cantidades.

Frascos reactivos.

Permite guardar sustancias para almacenarlas los hay ámbar y transparentes los de color ámbar se utilizan para guardar sustancias que son

Alteradas por la acción de la luz del sol, los de color transparente se utilizan para

Guardar sustancias que no son afectadas por la luz solar.

Matraz balón

Permite contener sustacias.

Grupo 2 de Utensilios usados como recipientes.

Matraz balón de fondo plano

Es una variación del matraz balón y se utiliza como recipiente.



 Matraz Erlenmeyer

Es un utensilio de vidrio que se emplea Para contener sustancias los hay de varias capacidades.

 Piseta.

Es un recipiente que se utiliza para contener agua destilada, este utensilio facilita la limpieza de electrodos .

Tubos de ensayo

Estos utensilios sirven para hacer experimentos o ensayos los hay en varias medidas. Los hay de vdrio y de plástico.

6. Aparatos.

Son instrumentos que permiten realizar algunas operaciones específicas y sólo puede utilizarse para ello en este material bibliográfico se le asignaron las siglas ABBM a los aparatos basados en métodos mecánicos y las siglas: ABME para los aparatos basados en medios electromécanicos. Primero vamos a ilustrar los aparatos de la categoría 1 y posteriormente la segunda categoría.

Grupo 1 de Aparatos (ABMM)

Balanza analítica.

Es un aparato que tiene una gran sensibilidad algunas tienen hasta 1

diesmilésima de sensibilidad.

Balanza granataria.

Es una aparato que permite pesar sustancias su sensibilidad es de 1 décima de gramo.

Grupo 2 de Aparatos (ABME).

Agitador magnético

Es un aparato que permite calentar sustancias en forma homogénea.

Medidor de pH

Es un aparato que permite medir el pH

de las sustancias.

Mufla.

Es un aparato que permite desecar sustancias.

Parrilla eléctrica.

Es un aparato que permite calentar sustancias.

CLASIFICACION

Material de goma

• Perilla.

Material de madera

• Gradillas
• Pinza de madera

Materiales de vidrio

• Agitador
• Ampolla de decantación
• Balón de destilación
• Balón Gibbson
• Bureta
• Cristalizador
• Embudo
• Kitasato
• Matraz
• Erlenmeyer
• Matraz aforado
• Pipeta
• Placa de Petri
• Probeta
• Retorta
• Tubo de ensayo
• Tubo refrigerante
• Varilla de vidrio
• Baso de precipitación

Materiales de metal

• Cucharilla
• Agarradera
• Aro
• Doble nuez
• Espátula
• Gradilla
• Balanza de platillos
• Mecheros
• Pie universal
• Pinzas de laboratorio
• Pinza de Mohr
• Pinza metálico
• Sacabocado
• Tela metálica
• Trípode

Materiales de porcelana

• Crisol
• Mortero con pistilo
• Cápsula de porcelana
• Triángulo de arcilla
• Embudo Büchner

Equipamientos típicos de un laboratorio de suelos

• Cuchara de Casagrande
• Tamices
• Penetrómetros
• Penetrómetro Borros
• Penetrómetros estáticos de punta eléctrica
• Penetrómetros estáticos de punta mecánica
• Penetrómetro dinámico
• Penetrómetros estáticos
• Piezómetro
• Permeámetro

SIMBOLOS PELIGROSOS



 EXPLOSIVO

OXIDANTE

INFLAMABLE

TOXICO

IRRITANTE

NOCIVO

CORROSIVA

PELIGRO PARA EL MEDIO AMBIENTE

PRIMEROS AUXILIOS PARA EL MEDIO AMBIENTE

1.- Cortes y heridas.

    Lavar la parte del cuerpo afectada con agua y jabón. No importa dejar sangrar, algo la herida, pues ello contribuye a evitar la infección. Aplicar después agua oxigenada y cubrir con gasa grasa (linitul), tapar después con gasa esterilizada, algodón y sujetar con esparadrapo o venda. Si persiste la hemorragia o han quedado restos de objetos extraños (trozos de vidrio, etc...), se acudirá a un centro sanitario.

2.- Quemaduras o corrosiones.


- Por fuego u objetos calientes. No lavar la lesión con agua. Tratarla con disolución acuosa o alcohólica muy diluida de ácido pícrico (al 1 %) o pomada especial para quemaduras y vendar.

- Por ácidos, en la piel. Cortar lo más rápidamente posible la ropa empapada por el ácido. Echar abundante agua a la parte afectada. Neutralizar la acidez de la piel con disolución de hidrógenocarbonato sódico al 1%. (si se trata de ácido nítrico, utilizar disolución de bórax al 2%). Después vendar.

- Por álcalis, en la piel. Aplicar agua abundante y aclarar con ácido bórico, disolución al 2 % o ácido acético al 1 %. Después secar, cubrir la parte afectada con pomada y vendar.


- Por otros productos químicos. En general, lavar bien con agua y jabón.


3.- Salpicaduras en los ojos.

- Por ácidos. Inmediatamente después del accidente irrigar los dos ojos con grandes cantidades de agua templada a ser posible. Mantener los ojos abiertos, de tal modo que el agua penetre debajo de los párpados. Continuar con la irrigación por lo menos durante 15 minutos. A continuación lavar los ojos con disolución de hidrogenocarbonato sódico al 1 % con ayuda de la bañera ocular, renovando la disolución dos o tres veces, dejando por último en contacto durante 5 minutos.

- Por álcalis. Inmediatamente después del accidente irrigar los dos ojos con grandes cantidades de agua, templada a ser posible. Mantener los ojos abiertos, de tal modo que el agua penetre debajo de los párpados. Continuar con la irrigación por lo menos durante 15 minutos. A continuación lavar los ojos con disolución de ácido bórico al 1 % con ayuda de la bañera ocular, renovando la disolución dos o tres veces, dejando por último en contacto durante 5 minutos.

4.- Ingestión de productos químicos.

Antes de cualquier actuación concreta: REQUERIMIENTO URGENTE DE ATENCIÓN MÉDICA. Retirar el agente nocivo del contacto con el paciente. No darle a ingerir nada por la boca ni inducirlo al vómito.

- Ácidos corrosivos. No provocar jamás el vómito. Administrar lechada de magnesia en grandes cantidades. Administrar grandes cantidades de leche.

- Álcalis corrosivos. No provocar jamás el vómito. Administrar abundantes tragos de disolución de ácido acético al 1 %. Administrar grandes cantidades de leche.


- Arsénico y sus compuestos. Provocar el vómito introduciendo los dedos en la boca del paciente hasta tocarle la campanilla. A cada vómito darle abundantes tragos de agua salada templada. Administrar 1 vaso de agua templada con dos cucharadas soperas (no más de 30 g ) de MgSO₄·7 H₂O ó 2 cucharadas soperas de lechada de magnesia (óxido de magnesio en agua).


- Mercurio y sus compuestos. Administrar de 2 a 4 vasos de agua inmediatamente.

Provocar el vómito introduciendo los dedos en la boca del paciente hasta tocarle la campanilla. A cada vómito darle abundantes tragos de agua salada templada. Administrar 15 g de ANTÍDOTO UNIVERSAL en medio vaso de agua templada.

(ANTÍDOTO UNIVERSAL: carbón activo dos partes, óxido de magnesio 1 parte, ácido tánico 1 parte.).

Administrar 1/4 de litro de leche.

- Plomo y sus compuestos. Administrar 1 vaso de agua templada con dos cucharadas soperas (no más de 30 g ) de MgSO₄· 7 H₂O ó 2 cucharadas soperas de lechada de magnesia (óxido de magnesio en agua). Administrar de 2 a 4 vasos de agua inmediatamente. Provocar el vómito introduciendo los dedos en la boca del paciente hasta tocarle la campanilla. Administrar 15 g de ANTÍDOTO UNIVERSAL en medio vaso de agua templada.
